Водяной теплый пол толщина стяжки — узнай подробно

О толщине стяжки в общих чертах

Однозначного ответа на вопрос об оптимальной толщине слоя стяжки нет. Этот момент во многом зависит от следующих показателей:

• тип грунта, в случае устройства водяного теплого пола в частном доме при заливке слоя обычного бетона;
• особенности конфигурации комнаты;
• цель создаваемого помещения.

Вышеупомянутые моменты имеют решающее значение. Помимо них существует ряд других нюансов, например, марка бетона или самовыравнивающейся смеси, характеристики арматуры и арматурной сетки и так далее

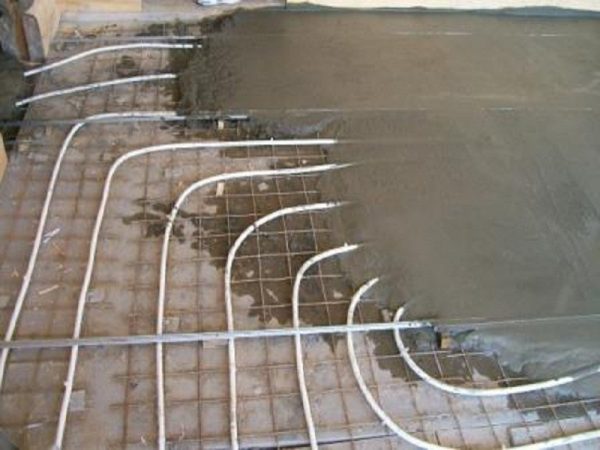

Тип и толщина стяжки зависят от многих факторов

Условно можно выделить 3 основных типа стяжки теплого пола. Информация представлена ​​в таблице.

Таблица. Виды стяжки пола с водяным подогревом

Показатели Значения Примечания

Минимальная толщина	Около 2 см	Укомплектован готовыми самовыравнивающимися смесями. Армирование не производится.
Средней толщины	Около 7 см	Применяется арматурная сетка или тонкие арматурные стержни.
Максимальная толщина	Около 15-17 см	Монолитная армированная система. Применяется в случае устройства цельной опорной системы, которая одновременно является частью фундамента дома и пола.

На толщину слоя также влияют характеристики материалов, из которых изготовлено тесто. Например, толщина стяжки с щебнем не может соответствовать указанным выше минимальным показателям, потому что дробность элементов делает это невозможным.

Наряду с этим в продаже имеется большой выбор готовых самовыравнивающихся смесей, технология устройства которых не требует заливки слишком толстого слоя. Такие составы используются для выравнивания поверхности непосредственно перед укладкой отделочного материала.

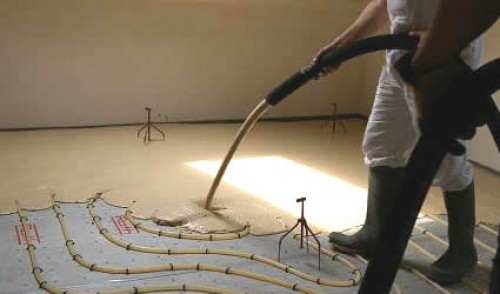

Наливной наливной пол отлично сочетается с трубами водяного теплого пола

В целом слой должен быть такой толщины, чтобы элементы системы отопления полностью закрывались заливкой. Ввиду того, что максимальный диаметр труб, из которых собирается система теплых полов, не превышает 2,5 см, можно сказать, что в большинстве случаев будет достаточно стяжки толщиной примерно 5-7 см.

Однако вместе с приведенной выше информацией следует иметь в виду, что при использовании рассматриваемой системы выделяется тепло, под действием которого бетонная часть «лепешки» будет расширяться, а вместе с ней и отделка. Необходимо делать стяжку такой толщины, чтобы отделочный материал в минимальной степени подвергался термическим деформациям, но при этом сохранялись оптимальные показатели теплопроводности.

необходимо делать стяжку такой толщины, чтобы отделочный материал в минимальной степени подвергался термическим деформациям, но при этом сохранялись оптимальные показатели теплопроводности

На водяной теплый пол специалисты не рекомендуют заливать слишком толстую стяжку. Это значит, что над трубами должно быть не более 4-5 см бетонной смеси. Важно понимать: чем гуще начинка, тем больше энергии потребляет система и тем сложнее пользователю будет контролировать интенсивность нагрева.

Минимальные показатели

В соответствии с общепринятыми стандартами минимально допустимая толщина стяжки составляет:

• 2 см — для готовых самовыравнивающихся смесей;
• 4 см — для бетонной стяжки без армирования.

При более тонком слое добиться необходимой износостойкости и прочности просто не удастся.

Заливка тонкой стяжки возможна только в том случае, если:

• уже есть черновой пол;
• была оборудована черновая стяжка, с помощью которой были выровнены значительные неровности;
• в конструкции «пирог» нет армирующих элементов.

К тому же стяжку 2-4 см нельзя использовать в помещениях с более высокими показателями нагрузки. К ним относятся: туалеты, ванные комнаты, коридоры и кухни, различные технические помещения.

Видео — О монтаже теплого водяного пола

Количество стяжек для теплого пола

На первый взгляд очень странный вопрос, сколько стяжек нужно выложить для системы теплого пола. Помимо сырой стяжки, на трубах для теплого пола делают оптимальную стяжку. Последний слой послужит основой для отделки пола в комнате. Альтернатива черновой стяжке — плита. Но в этом случае он должен быть практически идеально ровным и без изъянов. В противном случае потребуется выложить уровень для выравнивания.

Пол с горячей водой необходимо устанавливать на безупречный фундамент. Он должен быть плоским. Это нужно для того, чтобы в дальнейшем трубопровод равномерно распределялся в бетонной стяжке под чистовую отделку.

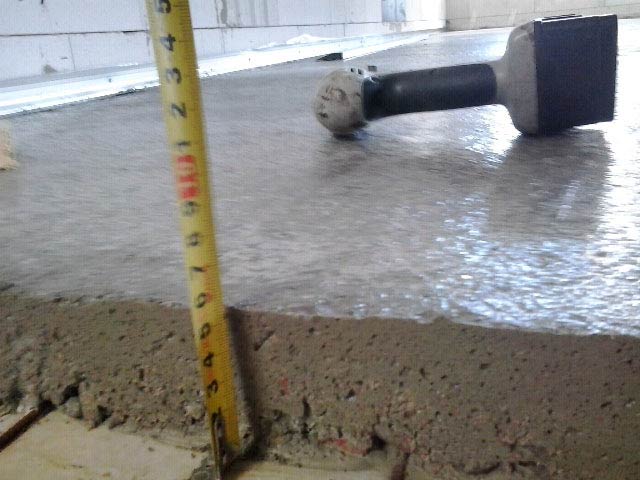

Оптимальная толщина стяжки для теплого водяного пола. Все нормы и правила

Заливаем стяжку на теплый пол

«Доктор скрывает свои ошибки на кладбище, повар в соусе, каменщик в фундаменте». (Французская пословица)

Доброго дня, дорогой читатель!

Многие жители частных домов делают пол с горячей водой в качестве основного или дополнительного отопления. Баня тоже не исключение, например, здесь. Он имеет множество преимуществ, основными из которых являются:

— сбалансированное, т.е оптимальное распределение температуры по высоте помещения;

— тактильный комфорт (это когда босиком ходить приятно, а еще можно сесть и даже полежать);

И вот вам, пожалуйста, один из важных вопросов: какая толщина стяжки для теплого водяного пола.

Краткое описание «пирога» и задач возложенных на стяжку

Для чего используется стяжка:

Во-первых, чтобы защитить водопроводные трубы от повреждений;

Во-вторых, для равномерного теплообмена по поверхности пола;

В-третьих, для тепло- и звукоизоляции со стороны нижних этажей.

Начнем с перечисления всех «ингредиентов классического торта».

Итак — материалы для тёплого водяного пола

Вверх:

1. В основании пола — бетонная стяжка;
2. Гидроизоляция (при необходимости исходя из близости водоносного горизонта);
3. Изоляция. Он нужен для предотвращения (уменьшения) потерь тепла на землю, неотапливаемый черновой пол или соседний потолок внизу. Обычно это пенополистирол плотностью 40 кг / м³ и выше или базальтовая плита специальных «напольных» марок. Толщина изоляции: требуется расчет на основе ряда условий;
4. Плотная двухслойная полиэтиленовая пленка;
5. Водопроводная труба уложена на арматурную сетку и закреплена к ней хомутами. В тех точках труб, где проходят компенсаторы, кладут волнистость;
6. Бетонная стяжка, например, — отличный и доступный вариант;
7. Подложка. Его материал зависит от того, какая будет отделка (под плитку, ламинат, паркет и так далее);
8. Покрытие отделка.

Это классический торт. В зависимости от конкретной ситуации меняется «начинка» и технология.

От чего зависит толщина стяжки: От дизайнерских характеристик помещения и намерений заказчика, основными из которых являются:

• а) характеристики этажа (цокольный, этажный и т д);
• б) материалы отделочного покрытия (пол;
• c) ожидаемые поверхностные нагрузки;
• г) температура теплоносителя и необходимая температура воздуха в помещении.

Общая толщина готового чернового пола

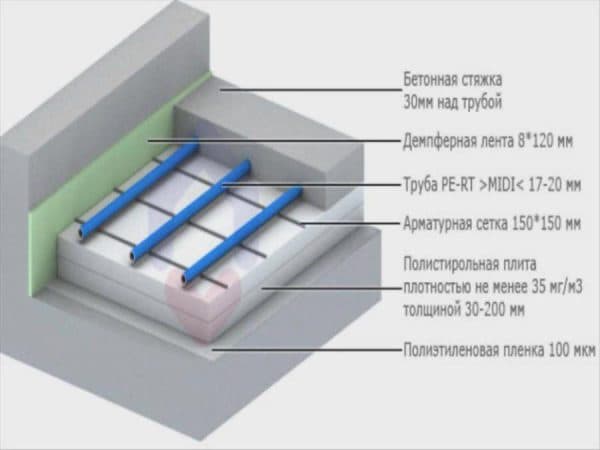

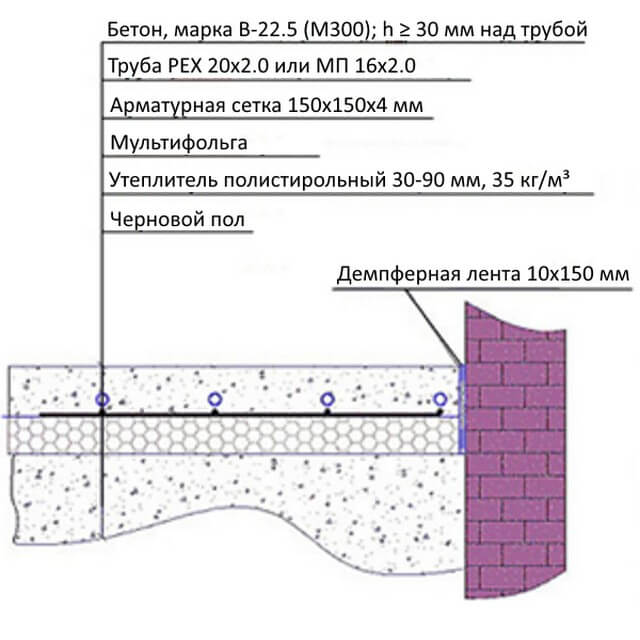

Рекомендуемая толщина каждого слоя, составляющего пирог для пола с горячей водой. Порядок расположения каждого из слоев показан на следующей схеме:

Черновой пол должен быть ровным и прочным. Толщина каждого слоя, расположенного поверх подложки, будет следующей в порядке снизу вверх.

Изоляционный слой толщиной 30-90 мм, состоящий из жестких листов волокнистого полистирола. Они должны быть достаточно прочными, чтобы выдерживать высокую нагрузку последующих слоев, поэтому плотность материала выбирается не менее 35 кг / м³. Толщина варьируется в зависимости от того, насколько холодно в подземном пространстве. Если под полом отапливаемое помещение, то хватит слоя 30мм, а если пол стелят на цокольном этаже частного дома, то здесь лучше уложить слой утеплителя толщиной не менее 90мм.

Поверх теплоизоляции укладывается фанера толщиной 3 мм. Его основная функция — гидроизоляция последующих слоев пола. Если на черновой бетонный пол уже уложен гидроизоляционный слой, многослойный укладывать не нужно.

Арматурная сетка 100x100x4 мм или 150x150x4 мм служит для увеличения сопротивления стяжки, которая после армирования становится более устойчивой к растягивающим нагрузкам. Для удобства прокладки труб по схеме их можно закрепить в нужных местах на этой сетке.

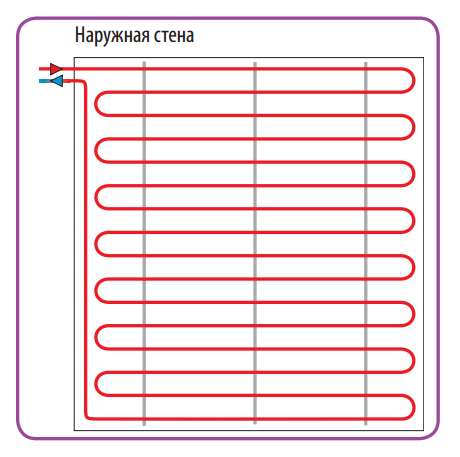

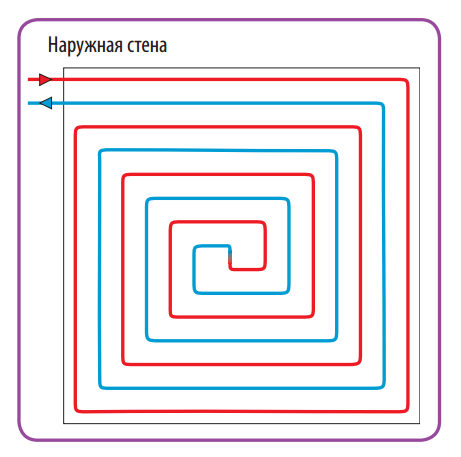

Труба укладывается по одной из схем, представленных ниже. Эти схемы называются «катушками» и «спиралями». Первый является классическим и подходит для любых помещений, в то время как второй не рекомендуется использовать на деревянных полах и более эффективен для помещений, требующих особо интенсивного обогрева. Допустимое расстояние между трубами — от 10 до 30 см. Недопустимо наличие стыков внутри пола, труба укладывается цельно, концы которой входят в коллектор. Толщина слоя в среднем 20 мм.

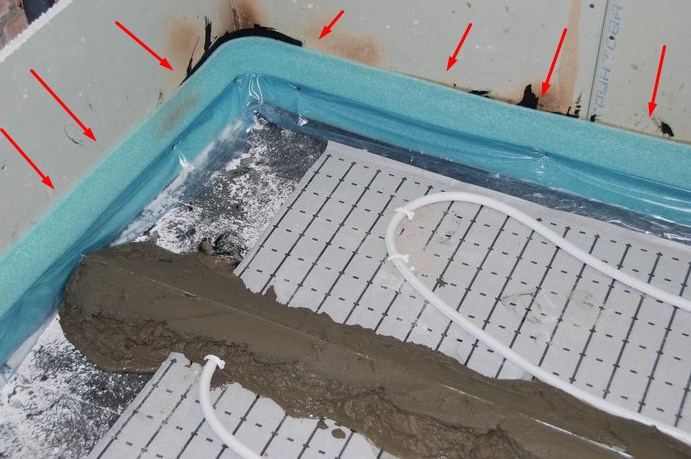

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Его предварительно укладывают по периметру стен, чтобы не создавать лишнюю нагрузку на стены. Дело в том, что бетонная стяжка при нагревании теплом трубы будет расширяться и создавать давление на стены, и чтобы этого не произошло, ее необходимо ограждать по периметру специальным «упругим» материалом. Минимальная толщина этой ленты — 5 мм, оптимальная — 10 мм.

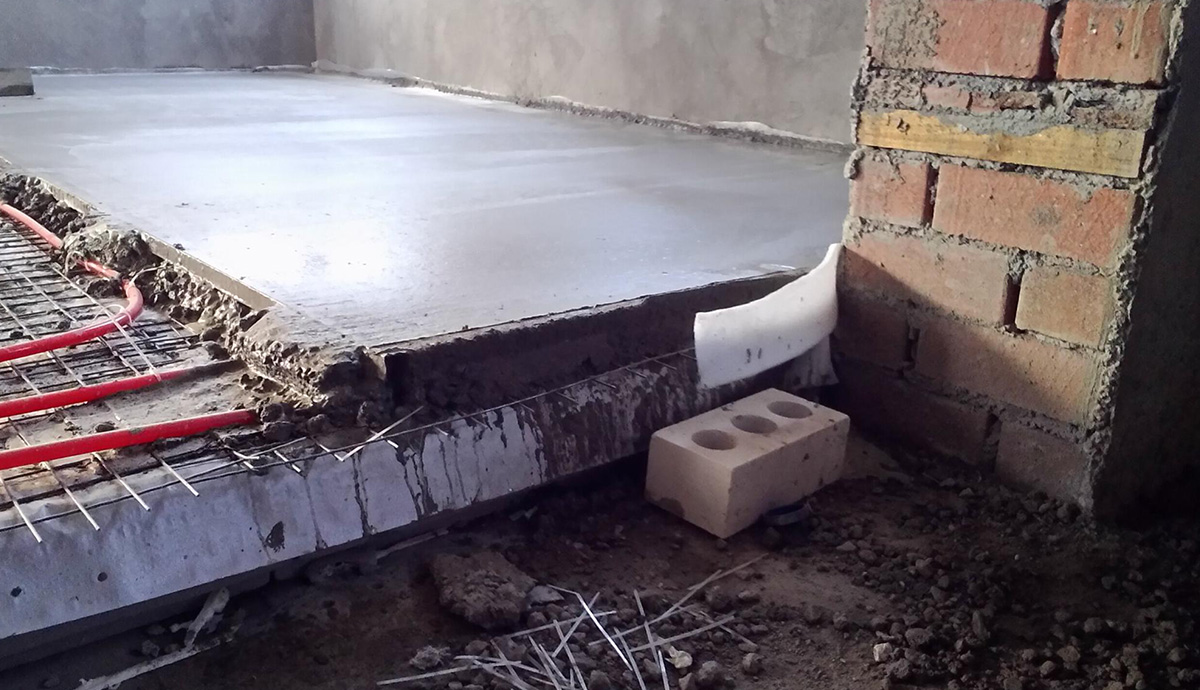

Соответственно, с учетом всех описанных требований к устройству стяжки водяного пола, толщина всех слоев и отдельно бетонной стяжки будет следующей:

1. Весь пол — 80-135 мм с учетом слоя теплоизоляции и толщины бетонного слоя
2. Толщина стяжки — 50-65 мм в зависимости от выбранной высоты слоя над поверхностью трубы.

Рекомендуемые габариты

Перейдем к рекомендуемым размерам стяжки.

Для стандартного жилого помещения размеры обычно не превышают 10 см, как правило, этот размер применяется только для плиточных полов. Если вагонка сделана из другого материала, то оптимальной толщиной будет 5-7 см.

Таким образом, не тратится лишний материал, и в то же время достигается желаемый результат с точки зрения защиты и теплопроводности. В местах расположения трубопровода минимальная толщина стяжки для водяного теплого пола составляет 300 мм.

Минимальная толщина

Этого достаточно для защиты от внешних воздействий, а утеплитель в этой зоне, как правило, не требуется. Вышеуказанные размеры относятся к корпусу, в котором требуется оптимальная изоляция для нужд человека.

Если говорить о производственных зданиях и складских помещениях, то размеры бетонной стяжки здесь отличаются в большую сторону. Объясняется это не только повышенной потребностью в защите (поскольку масса удара намного выше, чем в обычном жилом доме), но и увеличенной площадью утепления.

Ведь у таких построек большая площадь, а значит, для их обогрева потребуется больше тепла. Поэтому здесь часто используется максимальная толщина стяжки на водяном теплом полу.

Для разных комнат он колеблется в пределах 200 мм. Этого хватит для любого склада или бизнеса. Максимальная полезная толщина 30 см, но используется только в ангарах для самолетов.

Как правильно рассчитать толщину заливки

Планируя строительство и рассчитывая смету, необходимо учитывать высоту слоя, которая уместится в системе отопления. Это влияет на количество закупаемого материала.

Функционирование системы отопления также зависит от объема засыпки над ней. Если сделать его очень тонким, прогрев пола будет неравномерным, а сама система и «пирог» быстро выйдут из строя. Пол мог сломаться. Но с другой стороны, для обогрева здания требуется гораздо меньше топлива.

Слишком толстый слой поглотит большую часть тепла. Если это произойдет в помещении с интенсивным движением, материал может лопнуть из-за перегрева и чрезмерной нагрузки. Во избежание разрушения напольного покрытия необходимо устраивать компенсационные швы. Также, если слой будет слишком толстым, увеличатся затраты на топливо.

Если между плитой или черновым полом есть большие перепады, необходимо сначала выровнять их, используя черновую стяжку, и только потом монтировать систему отопления в полу.

Универсальных значений объема заполнения не существует, он зависит от многих факторов и рассчитывается индивидуально не только для каждого дома или квартиры, но и для каждой комнаты. Однако по толщине стяжки бывают трех видов:

1. Минимум (около 2 см, укладывается без армирования самовыравнивающимися смесями).
2. Средний (оптимальный) — 5-7 см.
3. Максимум — до 17 см.

В СНиП указано, что к диаметру труб, используемых при устройстве теплого пола, необходимо прибавить 1-1,5 см слоя раствора. Например, при использовании труб диаметром 2 см к этой высоте прибавляется еще 1,5 см, а толщина литейного слоя составляет 3,1-3,5 см.

Количество смеси рассчитывается по формуле — площадь комнаты умножается на высоту наливного пола. Раствор должен скрывать каждую трубу системы отопления по высоте. Использование в смеси дополнительных твердых добавок позволяет снизить высоту заливки на несколько сантиметров.

Что влияет на необходимую толщину слоя бетона

Толщина стяжки для водяного пола рассчитывается с учетом следующих данных:

• Желаемая температура в готовом доме или квартире — чем теплее должно быть в комнате, тем тоньше слой.
• Наличие уклона у основания: если черновой пол сильно изогнут, стяжку делают как под трубы, так и над ними.
• Вид смеси или раствора: не менее 3 см — для влажного состава со стекловолокном и пластификатором; не менее 4,5 см — для полусухого раствора; не менее 5 см — для влажной смеси ДСП или бетона.
• Конфигурация помещения.
• Диаметр труб водопровода — для организации полов с подогревом не используются трубы диаметром более 2,5 см (как правило, для жилых комнат достаточно 1,6 см).
• Высота потолка внутри.
• Основной материал (бетон, дерево, земля).

Нюансы и секреты при укладке

Мастера могут поделиться опытом, накопленным за годы работы и заливки стяжки под водяной теплый пол. Новичкам или домовладельцам помогут следующие советы:

• Наличие трещин или сколов на высохшей поверхности препятствует укладке следующего слоя. Необходимо устранить возникшие дефекты. Делается это путем заливки дополнительной смеси.
• Гидроизоляция всегда необходима в ванной и на кухне. Поверх гидроизоляционного слоя укладывается отделка.
• При использовании сухой разновидности также лучше использовать теплоизоляцию. Он также находится в частном доме, что обеспечивает дополнительный комфорт для семьи.
• Высыхающую стяжку необходимо беречь от попадания солнечных лучей. Поэтому на окна следует вешать плотные шторы, лучше использовать жалюзи.
• Перед заливкой смеси поверхность должна быть чистой и сухой. Это предотвратит поломку.
• Рекомендуется покрыть поверхность грунтовкой. Он образует пленку, затем обеспечивает водоотталкивающий эффект и делает сцепление теста с поверхностью более прочным.

Соблюдение представленных нюансов поможет избежать ошибок в самостоятельной работе. Желательно учитывать технологию и пользоваться советами специалистов.

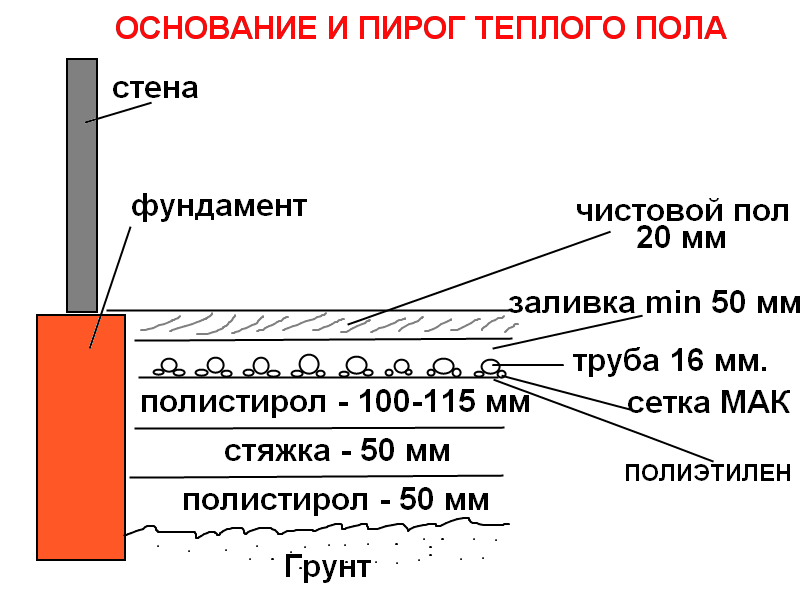

Описание «пирога»

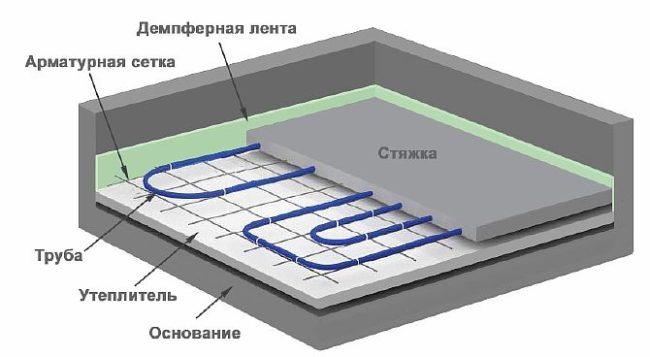

Стандартный «пирог» водяного теплого пола выглядит так:

• основание: бетон, дерево или черновая стяжка;
• гидроизоляция — полиэтиленовая пленка (при близком расположении грунтовых вод);
• демпферная лента — необходима для компенсации температурных расширений, укладывается по периметру помещения, в местах установки усадочных швов, на стыках стен и полов;
• теплоизоляция: в качестве утеплителя используются плиты пенополистирола, стандартная толщина — 1 см;
• гидроизоляция — полиэтиленовая пленка;
• арматурная сетка — средний размер диаметра стержней 1 мм;
• нагревательные элементы (металлопластиковые, полипропиленовые или трубы PEX);
• бетонная стяжка — рекомендуется заливать маяки, тогда будет легче выровнять поверхность;
• субстрат;
• напольное покрытие.

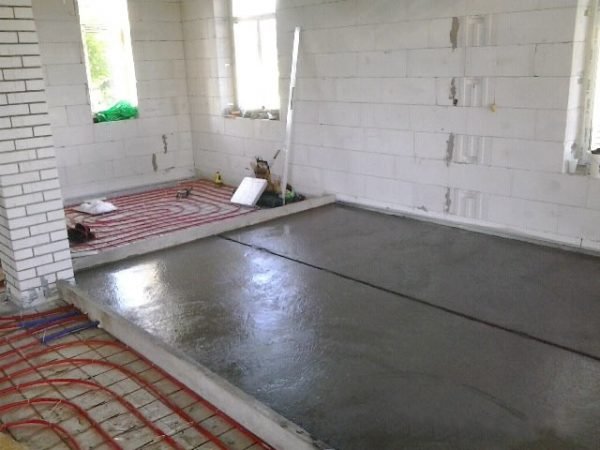

Максимальные показатели

Максимальная производительность

Нет никаких конкретных утвержденных стандартов относительно максимальной толщины слоя стяжки для заливки полов с водяным подогревом. На практике установлено, что технологически заливать слой толще 15-17 см не нужно.

При этом необходимость устраивать такую ​​толстую стяжку есть далеко не во всех случаях. Как правило, к такому радикальному утолщению прибегают в следующих ситуациях:

• при укладке слоя, который одновременно является частью фундамента и пола;
• в случае устройства пола во всех типах помещений с повышенными нагрузками, например, в гараже;
• при заливке на проблемные почвы. Актуально для частных домов.

Некоторые застройщики прибегают к обустройству стяжки более толстой при наличии очень больших перепадов основания. Но делать это не рекомендуется, ведь почти всегда можно предварительно засыпать неровности щебнем и песком, либо просто попытаться избавиться от капель отбойным молотком.

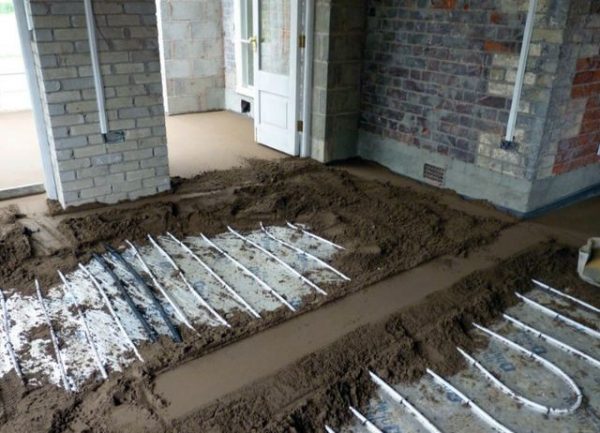

Стяжка для теплого пола

К тому же, чем толще стяжка, тем больше будет бетона, а значит, и денег придется потратиться. Например, при заливке 10 м2 слоем толщиной всего 10 см будет израсходовано 1 м3 бетона. Обустройство пола в доме площадью 100 м2 уже потребует 10 м3 смеси. С учетом армирования затраты очень существенные.

Выбирайте такую ​​толщину стяжки, чтобы теплый пол функционировал эффективно и безопасно

При этом устройство слишком толстого слоя стяжки приведет к ряду других проблем, а именно:

• увеличение времени нагрева поверхности;
• снижение эффективности системы;
• значительное увеличение затрат на отопление.

Видео — Как правильно залить стяжку водяного теплого пола

Поэтому к вопросу выбора оптимальной толщины стяжки нужно подходить со всей ответственностью и знанием предмета, тщательно взвешивая соотношение между стоимостью, качеством и эксплуатационными характеристиками. Полученная информация поможет вам сделать правильный выбор и оборудовать наиболее эффективный, надежный и выгодный водяной теплый пол.

Монтаж теплого пола

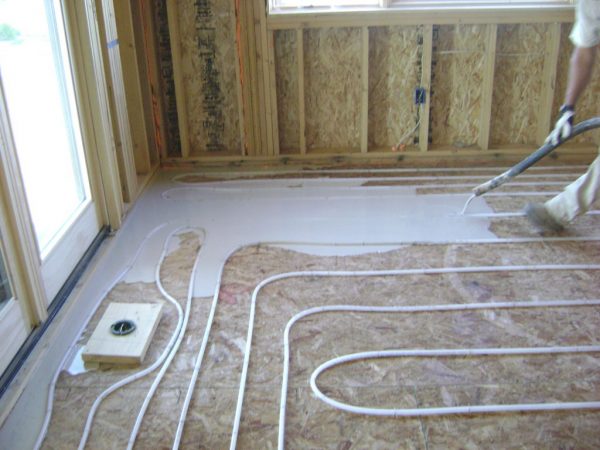

Создание водяного пола на деревянной основе

Стяжка пола под водяное отопление

Монтаж полов с подогревом можно производить самостоятельно — процесс простой, но очень трудоемкий и требует ответственности, ведь малейший сбой в технике может быстро взять верх. Перед началом работы придется серьезно купить.

Материалы

Для работы необходимо приобрести:

• водопроводные трубы (полиэтиленовые, медные или металлокерамические) с внутренним диаметром от 16 до 25 мм, при этом следует учитывать, что соединение (стыковка) труб внутри контура категорически запрещено — срок службы арматуры меньше чем жизнь труб;

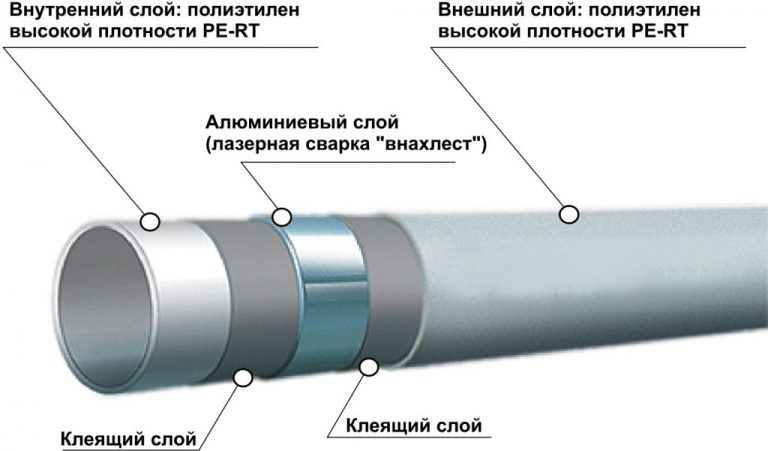

Армированная пластиковая трубка.

• коллектор — необходимо заранее рассчитать количество контуров (количество розеток), что даст возможность приобрести коллектор вместе с навесным шкафом;
• изоляционные панели из пенополистирола, желательно с разметкой для труб;
• полиэтиленовая пленка для двухслойной гидроизоляции, а также покрытия готовой стяжки;
• арматура для подключения труб к коллектору;
• арматурная сетка из стекловолокна с ячейками 3х3 или 4х4 мм;
• крепеж для крепления труб (хомуты);
• лента амортизатора;
• цемент М 400 (рекомендуется покупать М 500, так как через 6 месяцев после изготовления он становится М 400, что присуще всем видам и маркам портландцемента);
• песок фракцией до 0,8 мм;
• профиль для маяка;
• волокно (стекловолокно);
• пластификаторы (заменяет жидкое мыло).

Инструменты

В процессе работы необходимо:

• емкость для раствора (корыто, емкость);
• перфоратор со смесителем или лопатой;
• болгаркой или ножовкой по металлу, чтобы вырезать профиль фары;
• гидроуровень;
• уровень;
• правило;
• нож со съемным лезвием;
• шнур для резки;
• рулетка;
• квадратный;
• механический степлер или виниловый клей — необходим для закрепления противоударной ленты по всем стенам комнаты;
• плоскогубцы;
• ведро;
• шпатель.

Технология заливки мокрой стяжки

Все операции по установке водяного теплого пола следует проводить строго по инструкции. Малейшее отклонение от него приводит к возникновению опасности выхода из строя теплого пола с жидким теплоносителем.

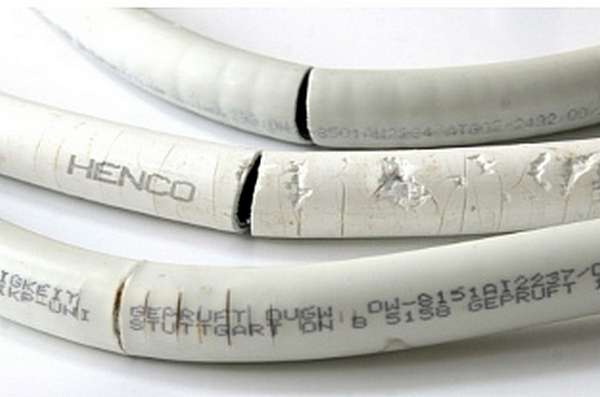

Повреждены трубы внутри стяжки.

1. Основание пола очищается от мусора и пыли и при необходимости ремонтируется (процесс подготовки основания под стяжку подробно рассмотрен в работе «Подготовка пола к заливке стяжки»).

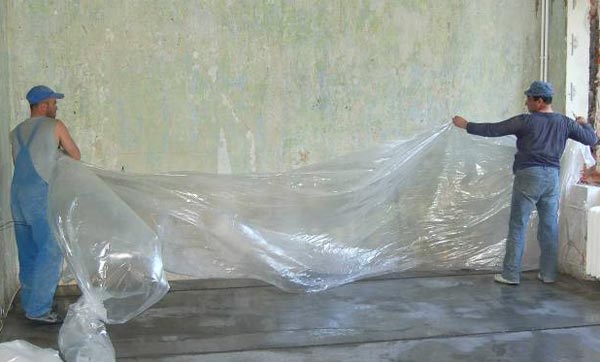

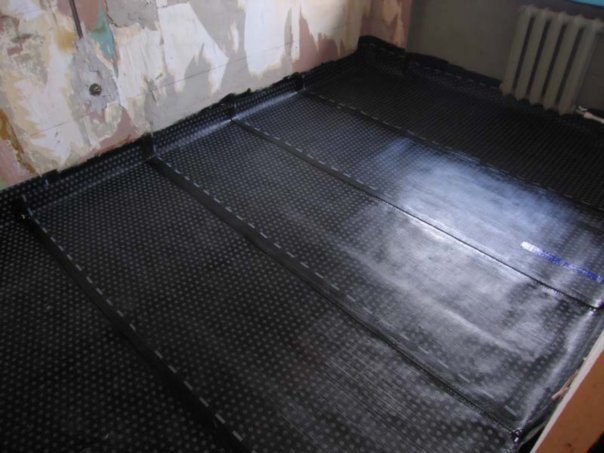

2. Ведутся гидроизоляционные работы. Для этого на бетонный пол укладывается полиэтиленовая пленка внахлест (внахлест 12-20 см) с подходом к поверхности стен 11-15 см.

3. По периметру стен с помощью степлера или винилового клея фиксируется демпфирующая лента. Предварительная фиксация позволяет наносить линию стяжки на нее, а не на стену, потому что в противном случае демпфер скроет ломаную линию под собой.

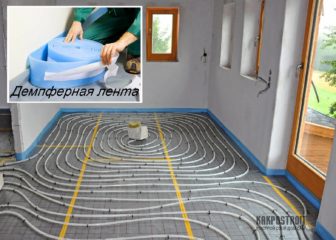

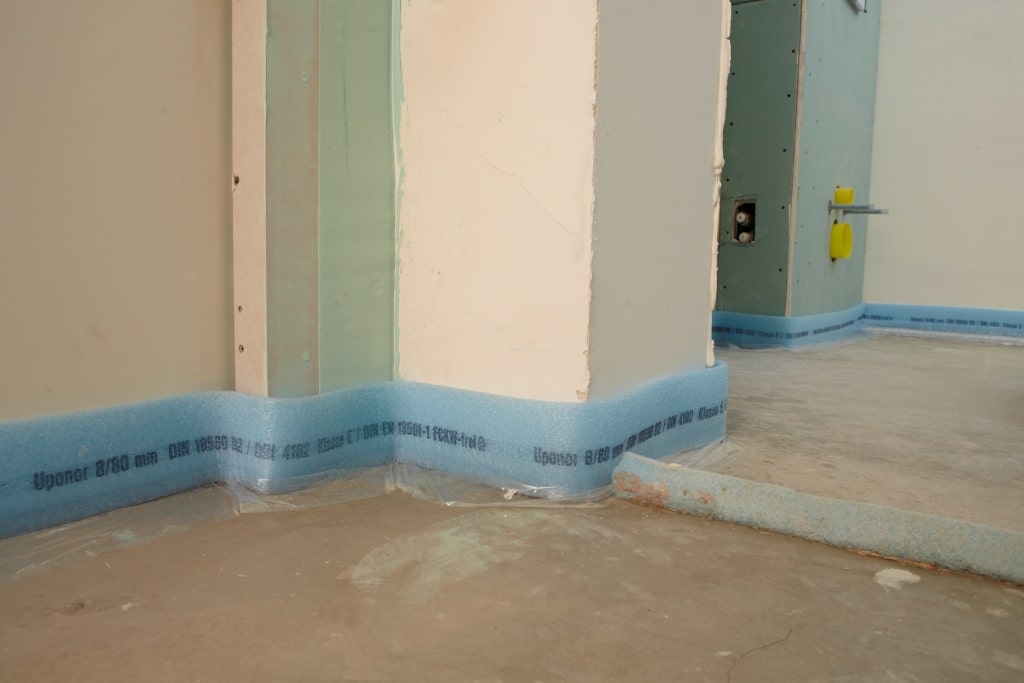

Демпферная лента закрепляется по периметру помещения.

4. Определяется наличие уклона в основании и рассчитывается толщина стяжки. Для этого на высоте 140-160 см от пола на стене прибивается линия горизонта. Далее берется рулетка, чтобы отмерить расстояние от пола до линии, проведенной на стенах. Отмечается самая высокая точка на основании этажа.

Толщина листа рассчитывается от основания пола до верха стяжки (теплозащита + армирующая сетка + наружный диаметр труб + стяжка над трубами, равная 25 мм с волокном в растворе и 30 мм без покрытия добавление клетчатки в клетчатку). От самой высокой точки нахлеста вверх по направлению к линии горизонта измеряется толщина всей конструкции. Процесс определения линии стяжки подробно рассмотрен в работе «Как самостоятельно проверить уровень пола в квартире?».

Схема определения линии стяжки.

5. Укладывается теплоизоляционный материал, например, плиты пенополистирола — это не позволяет теплопотерям спускаться в подвал или нижний уровень коттеджа.

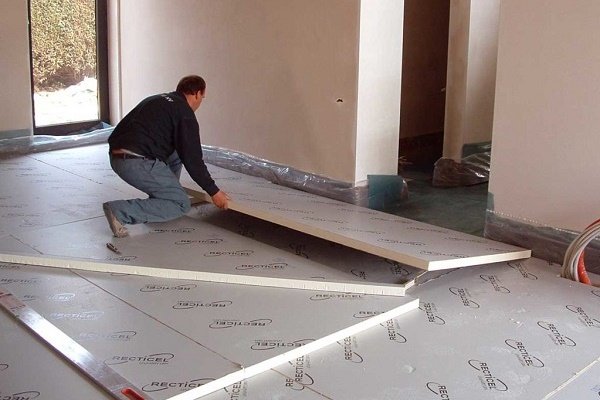

Монтаж пенополистирола.

6. Сверху утеплителя натянута армирующая сетка.

7. Трубки располагаются змейкой или спиралью на расстоянии 12-36 см друг от друга (чем меньше внутренний диаметр, тем ближе они должны быть). Расстояние от стены — 50 мм.

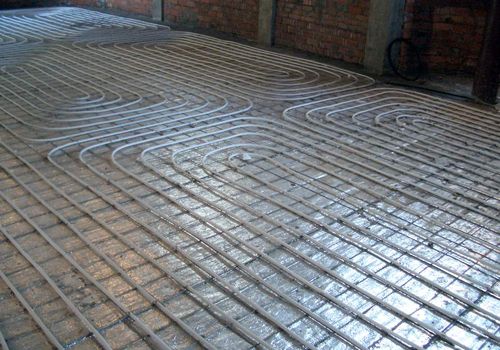

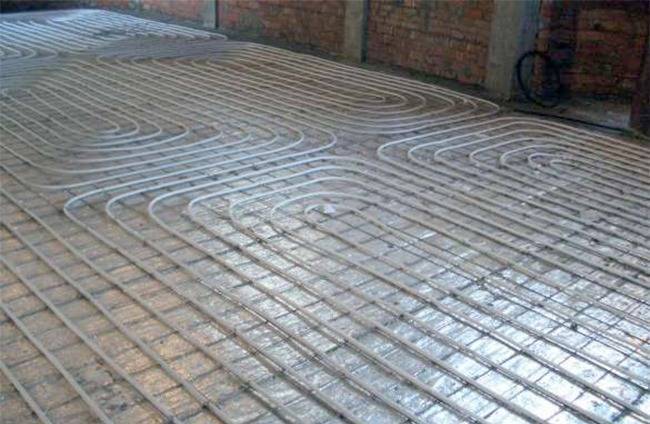

Уложена арматурная сетка и трубы теплого пола.

8. С помощью хомутов трубы фиксируются — соединяются с арматурной сеткой.

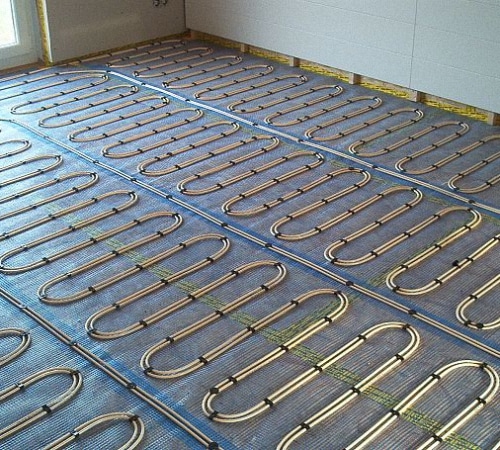

Трубы фиксируются хомутами.

9. На сваи раствора устанавливаются фары. Способ их установки можно найти в работе «Как установить маячки на стяжку?».

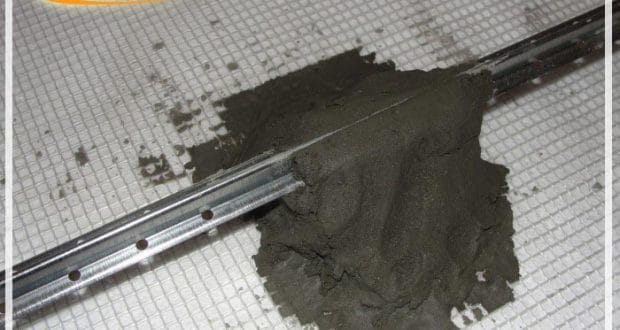

Отремонтируйте фару раствором.

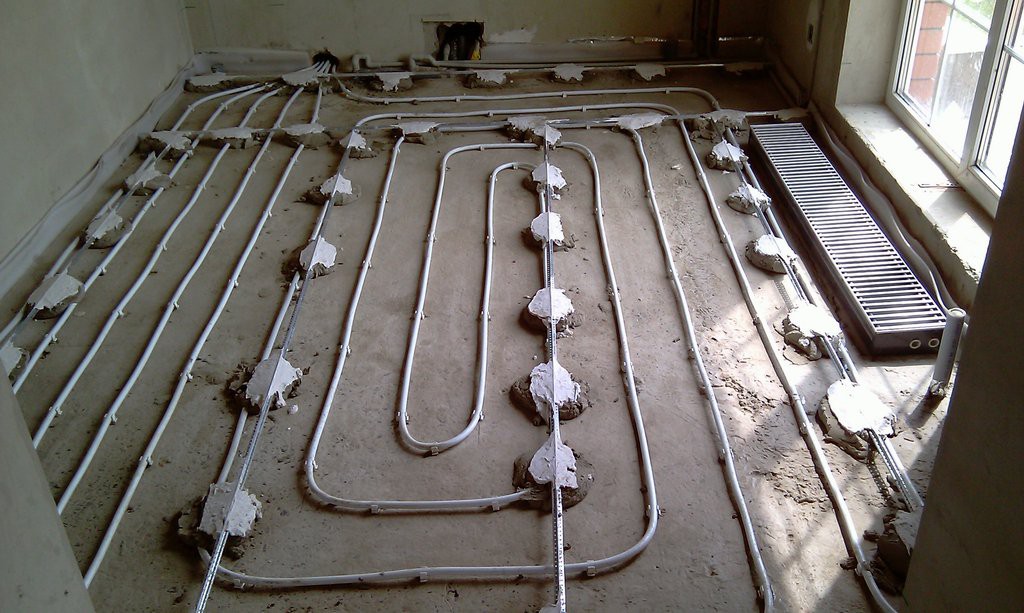

Фары на водопроводах сверху.

10. Решение находится в стадии подготовки. Рецепт прост: на 3 части песка берется 1 часть цемента, небольшими порциями добавляется фибра (900 г на 1 м3 раствора). После каждого добавления клетчатки в смесь ее перемешивают. Если ввести сразу всю порцию клетчатки, перемешать ее не получится — она ​​превратится в волосатые комочки. Впоследствии добавляется вода и пластификаторы. Оптимальное количество воды равно объему бетона. Например, для 6 ведер портландцемента требуется 6 ведер воды.

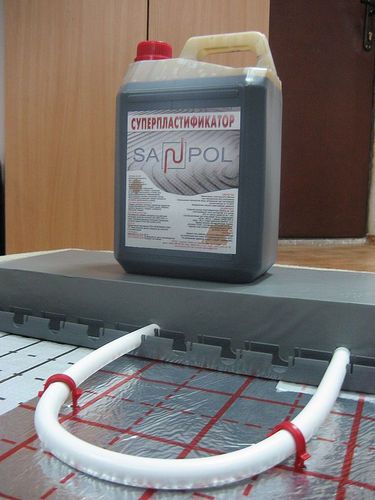

Пластификатор для стяжки теплого пола.

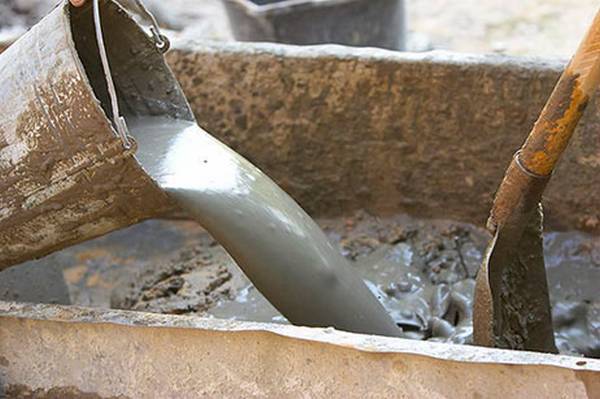

Смешайте раствор.

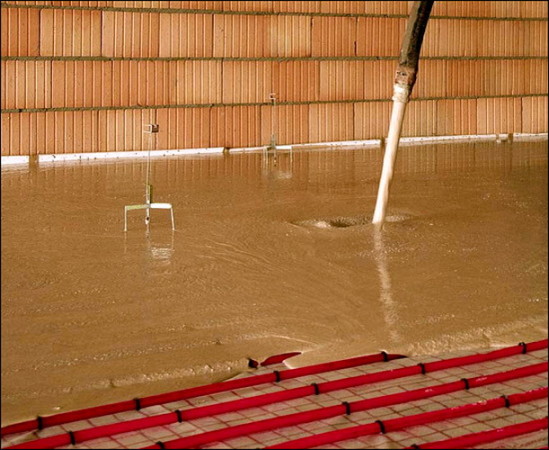

11. Заливается стяжка. Работа может быть выполнена в два этапа или в один этап. Существенной разницы в качестве стяжки нет. Выбор остается за исполнителем, так как работать удобнее и нужно заполнять. Единственное отличие в том, что при заливке в два слоя продолжительность работ увеличивается на 12-15 дней.

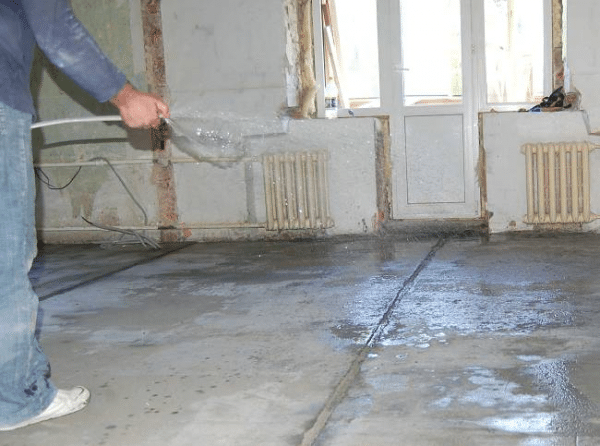

12. В течение 10-14 дней поверхность стяжки заливается водой и покрывается пищевой пленкой.

Смочите стяжку водой.

Массовый фильм.

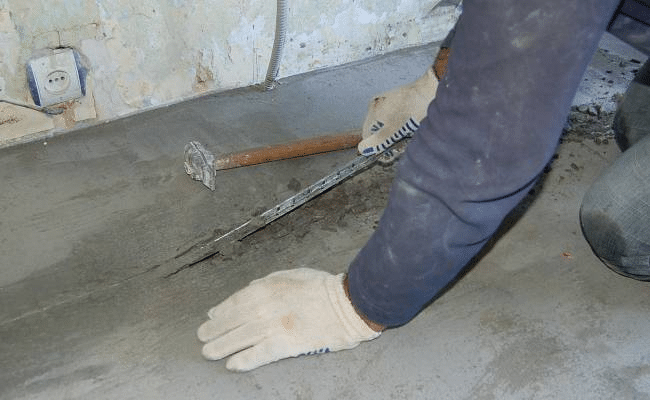

13. После затвердевания бетона сигнальные профили удаляются щипцами. Следы фар заделывают цементным раствором.

Удаление со стяжки точечного света.

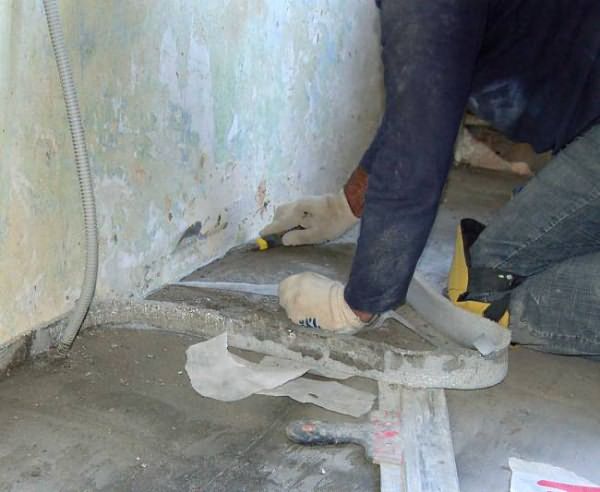

14. Прокладочная лента обрезана.

Обрежьте ленту амортизатора.

После того, как стяжка приобретет сопротивление (не менее 28 дней), можно продолжить работу.

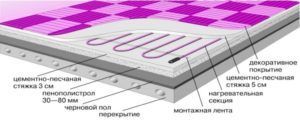

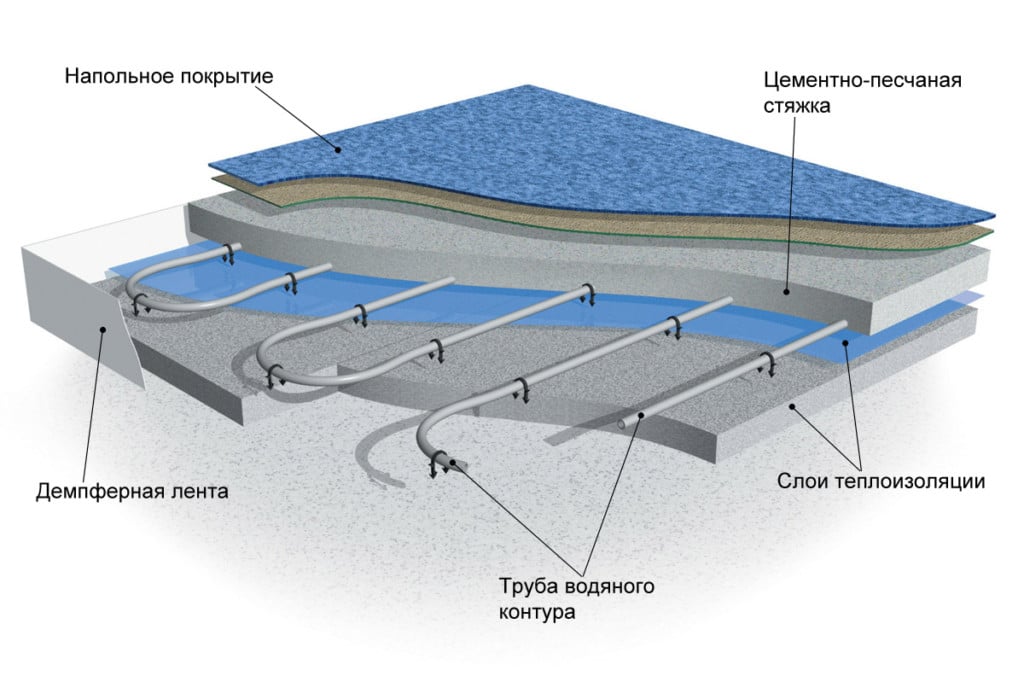

Схема установки водяного теплого пола.

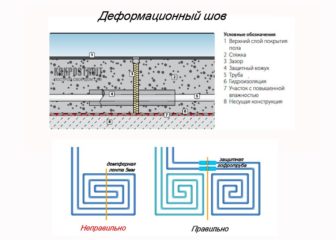

Для чего нужна демпферная лента и деформационный шов?

Сварочная лента (демпфер) изготовлена ​​из вспененного полиэтилена на самоклеющейся платформе. В среднем толщина материала 6-8 мм, ширина 120-180 мм. Лента необходима для компенсации теплового расширения стяжки во время отопительного сезона, а также благодаря ей можно избежать образования теплового моста между слоем бетона и стенами.

Монтаж демпферного материала осуществляется по всему периметру помещения по низу стен, которые уже доведены до окончательной отделки. Ремень снабжен специальным фартуком из полиэтиленовой пленки, закрывающим стык демпфера и теплоизоляции, чтобы во время заливки раствор не попал в эту полость.

При устройстве бетонного перекрытия для гидравлического отопления не следует упускать из виду такой важный момент, как компенсационный шов. Обычно это делается:

• в помещениях сложной конфигурации;
• когда длина стены превышает 8 м или соотношение ширины комнаты и ее длины менее 1: 4;
• под порогом дверей.

Высота шва зависит от планируемой толщины стяжки для водяного пола, при этом следует учитывать, что верхний край шва должен быть на уровне отделки. Армирующая сетка, которая укладывается на трубы, обязательно перерывается в местах разделительных швов.

допускается использование для пошива эластичного материала, толщина которого не менее 10 мм. Решение: используйте демпферную ленту, склеив две ее части.

Рекомендации производителей

HENCO

Немецкий производитель. Стоит обратить внимание на требования таких педантичных немцев. Предпочитая четкий расчет и конкретные цифры, рекомендуют толщину стяжки 45 мм. Это совпадает с мнением большинства.

KAN

Немецкий производитель. Рекомендуемая толщина стяжки — 45 мм над отопительной трубой, но не менее 65 мм от теплоизоляционного материала. Использование особо прочных материалов при заливке стяжки позволяет уменьшить толщину до 25 мм.

REHAU

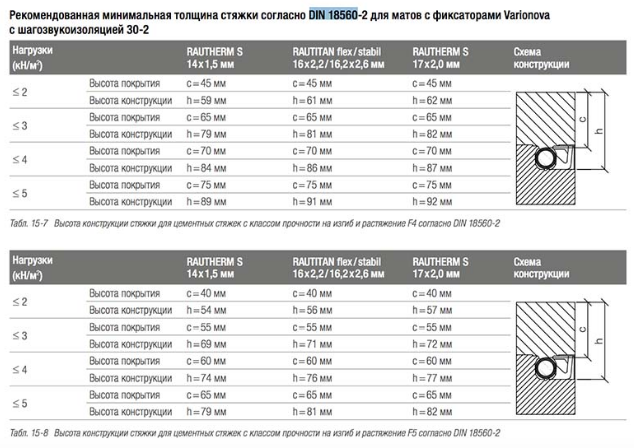

Любимый материал строителей. Производитель разработал собственные стандарты качества и работы. По регламенту 45 мм. Это минимальная толщина стяжки. Не пренебрегайте максимальной цифрой: в жилых помещениях она составляет 61 мм, для промышленных полов — 92 мм.

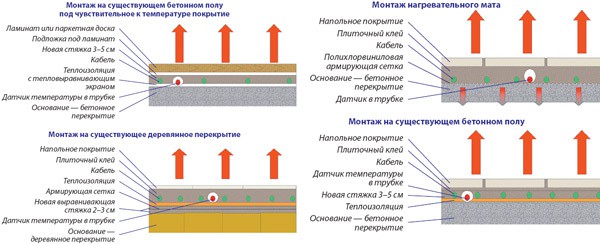

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа системы обогрева важны два аспекта: правильная прокладка самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильная заливка стяжки. Отделочные работы проводятся по общепринятым правилам, здесь мы не будем останавливаться на нюансах укладки плитки.

Подготовка пола проводится так же, как и при устройстве обычной стяжки: частично разрушается и теряет прочность старое покрытие, необходимо удалить фрагменты старой стяжки, убрать весь мусор и пыль. Учитывая, что по стяжке будет проложен кабель, необходимо тщательно продумать гидроизоляцию пола (чернового пола) и выполнить теплоизоляцию под стяжкой.

Далее определяется схема разводки кабеля. Выбор зависит от площади помещения, количества отдельных отрезков провода, его типа (одно- или двухжильный).

При выборе схемы обязательно учитывать расположение мебели, имеющей значительный вес и прочно прикрепленной к полу, а также сантехнического оборудования (если речь идет о ванной, туалете или совмещенном санузле).

Фаза покрытия (h) определяется на основании данных об общей площади покрытия и необходимом уровне теплопередачи. Допустим, для ванной комнаты общей площадью 8 кв.м площадь установки будет (за вычетом размеров душевой кабины, раковины, унитаза и стиральной машины) 4 кв.м. Для комфортного теплого пола требуется не менее 140… 150 Вт / м2. (см таблицу выше), и эта цифра относится ко ВСЕЙ площади этажа. Следовательно, уменьшив площадь установки вдвое по сравнению с общей, потребуется 280… 300 Вт / м2. Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не учитываться).

Если взять обычный раствор (цементно-песчаный) с коэффициентом 0,76, то для получения количества тепла в 300 Вт начального нагрева требуется около 400 Вт на квадратный метр.

Взяв данные из таблицы выше, получаем длину кабеля 91 м (общая мощность 1665… 1820 Вт) на все 4 кв.м укладки. В этом случае этап прокладки выбирается не менее 5… 10 диаметров кабеля, первые витки располагаются на расстоянии не менее 5 см от вертикальных поверхностей. Примерно рассчитать этап кладки можно по формуле

С выбранными параметрами

A = 4 * 100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно взять 4 см.

Планируя установку, важно соблюдать следующие правила:

• никаких петель и закруток! Кабель нельзя прокладывать кольцом, отдельные фрагменты можно соединять только с помощью специальных клемм;
• недопустимо подключение «теплого пола» непосредственно к электросети дома, исключительно через специальный регулятор (обычно входит в комплект поставки);
• для продления срока службы системы рекомендуется защищать ее от перенапряжений (стабилизаторы, переключатели с предохранителями) и соблюдать технику установки, рекомендованную производителем.

Последовательность работы следующая:

• заливается первичный слой стяжки, в материале делается паз для прокладки канала — к терморегулятору подводится кабель, обычно подача осуществляется по гофрированной трубе;
• на него монтируется теплоизоляция с теплоотражающим слоем (разумеется, после полного застывания;
• прокладка кабеля с помощью армирующей сетки или ленты в соответствии с запланированным шагом;
• вывод кабеля к термостату;
• заливка верхнего слоя стяжки (3… 4 см). Подключение кабеля к сети допускается только после полного застывания стяжки.

К сожалению, при неправильной установке или повреждении кабеля ошибка может быть обнаружена только при попытке его включения, поэтому для ремонта необходимо будет вскрыть и переделать стяжку. Поэтому мастера рекомендуют перед заливкой смеси проверить работоспособность кабеля по всей его длине (включая соединения и внешние контрольные устройства.

Схема конструкции «пирога»

1. Грубая основа.
2. Гидроизоляционный материал.
3. Изоляционные слои.
4. Система теплого пола. Арматурный каркас на теплый водяной пол, теплый водяной пол из теплопроводных труб.
5. Бетонная подушка.
6. Мелкая стяжка.
7. Финишное покрытие (ламинат, плитка, дерево, линолеум). Гидроизоляционный материал.

Толщина стяжки над водяным полом защищает трубы и равномерно передает тепло поверхности. Для этого делается прочный слой финишной основы оптимальной толщины.

Образец пирога

Теплоизоляция служит для защиты схемы от теплового рассеивания. Обогреватели могут быть:

• Изготовлен из пенополистирола.
• Полистирол.
• Лист.

Теплоизоляция

Их укладывают в один или несколько слоев. Они плотно прилегают. Стыки продуваются пенополиуретаном, излишки срезаются. Можно использовать водостойкий клей. Алюминиевая фольга помогает отражать тепло обратно в комнату. Изделия из пенополистирола хорошо защищают утеплители от воздействия бетонных поверхностей. Для распределения нагрузки сверху укладывается армированная сетка.

Гидроизоляция состоит из рубероида, битумной мастики или полиэтиленовой пленки. Не допускает проникновения влаги из подвала или фундамента дома. Этот важный элемент напольного покрытия не стоит упускать из виду для создания «торта».

Гидроизоляция

Базовая черновая обработка выполняется не только на земле. Эту роль также играют чердаки квартир. Обязательным условием черновой обработки оснований является их первичное выравнивание. Выполнение этого требования способствует более ровному финишному слою бетонного пола.

Прежде чем приступить к приготовлению «торта», нужно использовать изоленту. Наклеивается по всему периметру на стыке пола со стенами. Ремень действует как «компенсатор». Предполагая расширение бетона (при нагревании), он предотвращает растрескивание. В больших помещениях ленту дополнительно приклеивают к центру основания.

Использование специальной ленты по периметру

На работу водяного отопления будет влиять высота стяжки над теплым полом. Тонкий слой при высоких температурах быстро разрушится, а толстый приведет к более высокому потреблению энергии. Что обязательно скажется на ваших сбережениях. Поэтому необходимо выбирать оптимальный вариант, в зависимости от диаметра труб, какой пол будет лежать.

Разница в обогреве в зависимости от толщины стяжки

Грамотный расчет толщины наливного слоя при установке стяжки необходим еще и из-за ее влияния на равномерный процесс обогрева помещения.

Если слой тонкий, он объективно нагревается быстрее, обеспечивая после запуска гидравлического контура распространение тепла в помещении без долгих ожиданий. При этом в таких условиях чаще появляются трещины в стяжке, которые негативно сказываются на ровности теплого пола.

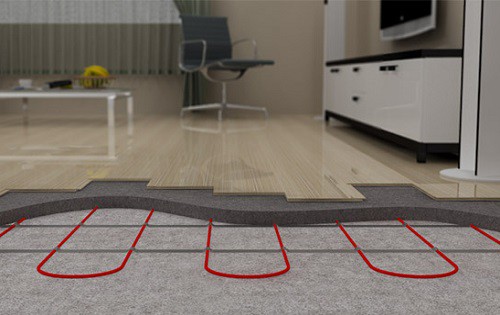

Схема послойной укладки водяного теплого пола

Чрезмерно толстый слой обладает хорошей теплоемкостью, поэтому он дольше сохраняет тепло, позволяя ему растекаться по полу, но дольше нагревается. Также существует большая нагрузка, которая негативно сказывается и может вызвать растрескивание стяжки. Чтобы избежать этого явления, рекомендуется подготовить компенсационные швы.

Принимая решение выровнять пол стяжкой, необходимо понимать, что толщина слоя, который будет обустраиваться мокрым, полусухим или сухим способом, будет разной, следовательно, равномерного прогрева добиться не удастся.

Предельные слои

Есть максимальная высота стяжки над полом с водяным подогревом, выше которой отпадает необходимость и полезность. На заливку уйдет много времени, но при этом в большой степени пострадает эффективность системы теплых полов. Ведь весь получившийся «пирог» придется постоянно нагревать.

Максимальная толщина может достигать 150 мм. Здесь многое будет зависеть от назначения помещения, в котором проводятся работы. Кроме того, в этом случае в основном производят устройство монолитной конструкции. Высота стяжки для водяного теплого пола также служит фундаментом. Для некоторых типов помещений, например, гаражей, парковок и т.д., желательно обеспечить большую толщину

Максимальная толщина засыпки достигается в ситуации, когда земля у основания очень проблематична. Ведь теплый водяной пол чаще всего устанавливают в частных домах. В противном случае вся конструкция будет разрушена. Будет потрачено много денег, но результата не будет. В процессе приготовления раствора следует использовать только качественные материалы, так как вся конструкция создается надолго. Лучше один раз потратить деньги, чем потом потратиться на трудоемкий ремонт.

Чтобы хоть как-то снизить затраты в этом случае, лучше максимально вырубить выступы на основании, дополнительно устроить заливку для выравнивания. Но сделать это нужно перед установкой пола с горячей водой. В будущем проводить все этапы устройства водяного теплого пола будет намного проще.

Если трубопроводный контур будет укладываться в толстую стяжку, могут возникнуть проблемы в эксплуатации из-за длительного нагрева чернового пола. На это будет потрачено много ресурсов. Никакой пользы от использования системы не будет. Это говорит о том, что необходимо предварительно хорошенько устроить черновой пол, чтобы проложить трубы без последствий для их целостности.

Как сделать подготовку под теплый пол в деревянном доме

Устройство в деревянном доме водяного теплого пола может выполняться с стяжкой и без нее. Стяжка заливается, если настил железобетонный пол или пол уложен на грунт, покрытый керамзитом. Если создается черный пол, используйте маты из пенополистирола или деревянных, реечных или модульных конструкций.

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная толщина

Толщина стяжки теплого пола

В СНиП указано 20 мм, однако это касается металлобетонной стяжки. Если арматура не используется, профессионалы рекомендуют высоту стяжки не менее 40 мм (при условии, что диаметр водопровода не превышает одного дюйма (25 мм)). Это связано с тем, что небольшая толщина не сможет обеспечить необходимую прочность напольного покрытия. Конечно, для тонкой стяжки тоже есть условия, в том числе:

— Наличие существующего субстрата;

— И так называемая черновая стяжка (которая позволяет в дальнейшем работать на ровной поверхности).

Тонкий слой недопустим в технических помещениях, таких как гараж, и в помещениях с более интенсивными нагрузками, например, на кухне, в ванной, коридоре.

«Здесь есть над чем подумать. При нагревании происходит линейное расширение, а значит, размеры бетонной стяжки и чистового покрытия пола изменятся незначительно. С учетом этого по периметру стен наклеивается демпферная лента, чуть выше уровня пола, которая действует как «компенсатор» физической динамики нагретых материалов и принимает на себя возникающее давление».

Иногда разработчики предлагают выравнивать перепады уровней пола за счет толщины. Последствия: неравномерный нагрев. Так было с моим коллегой. Перепад уровней в одной из комнат достиг 13 см (!). Он не согласился, и строители «решили» проблему, добавив щебень, песок, керамзит и даже отбойный молоток.
